Pralni stroj - Kako zamenjati upravljalno ploščo (1)

Vprašanje

Kako zamenjati nadzorno ploščo

Velja za

• Pralni stroj

Rešitev

Vedno se pred kakršnim koli popravilom ali vzdrževalnim posegom sklicujte na varnostne informacije v priročniku za uporabo vašega izdelka. https://www.electrolux.com/support/user-manuals/

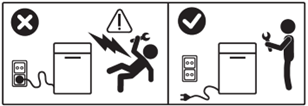

POZOR! NEVARNOST ELEKTRIČNEGA UDARA

Pred kakršnim koli popravilom ali vzdrževalnim posegom izklopite napravo in izvlecite vtič iz vtičnice.

POZOR! NEVARNOST POŠKODBE

Vedno bodite previdni pri premikanju gospodinjskih aparatov. Za težje aparate je najvarneje, da jih premikata dve osebi. Vedno uporabljajte zaščitne rokavice in obutev. Nosite zaščitne rokavice ves čas, da se zaščitite pred urezninami od ostrih robov.

POZOR! NEVARNOST POŠKODBE OČI

Nosite zaščitna očala, če opravljate vzdrževalna ali popravila dela, ki vključujejo vzmeti.

POZOR! NEVARNOST PRIŠČIPANJA

Nosite varnostne rokavice, če opravljate vzdrževalna ali popravila dela, ki vključujejo jermene.

POZOR! NEVARNOST ZADUŠITVE

Majhni deli niso primerni za otroke, mlajše od 3 let. Vse majhne dele in embalažo hranite izven dosega otrok.

Izdelek naj uporabljajo ali nameščajo samo odrasli.

Pred vsakim vzdrževalnim posegom zaprite dovod vode do naprave. Napravo vedno izpraznite vse vode. Vzdrževanje je potrebno izvajati, ko je naprava postavljena pokonci. Preostala voda bi lahko poškodovala elektroniko, če je naprava postavljena na katerokoli stranico.

Poskrbite, da izdelek uporabljate samo za njegov predvideni namen in preverite, ali je kompatibilen del za želeni izdelek.

Če je izdelek poškodovan, ga ne uporabljajte ali nameščajte.

Prosimo, upoštevajte, da lahko samopopravilo ali neprofesionalno popravilo, če ni izvedeno pravilno, povzroči varnostne posledice in morda razveljavi garancijo. Imeti potrebno znanje je bistveno.

Kako zamenjati nadzorno ploščo

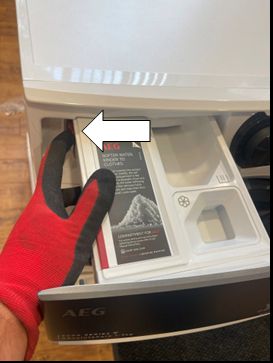

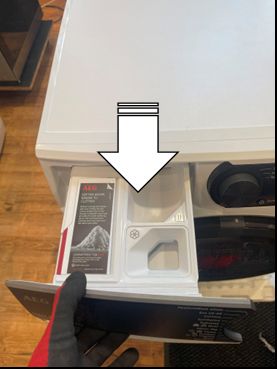

1. Odprite predal za detergent in pritisnite zavihek na zadnji levi strani predala, da sprostite predal za detergent.

2. Odklenite tri zaponke na spodnji strani predala za detergent, da sprostite sprednji del predala. Potegnite od spodaj, da odklenete zaponke, nato pa potegnite, da sprostite zgornji del sprednje strani predala. (OPOMBA: Ko ponovno nameščate, najprej zaskočite zgornji del predala, nato pa potisnite zaponke na spodnjem delu).

3. Previdno uporabite majhen ploščat izvijač, da odprete zaponke na sprednji strani predala za detergent in sprostite vstavek predala.

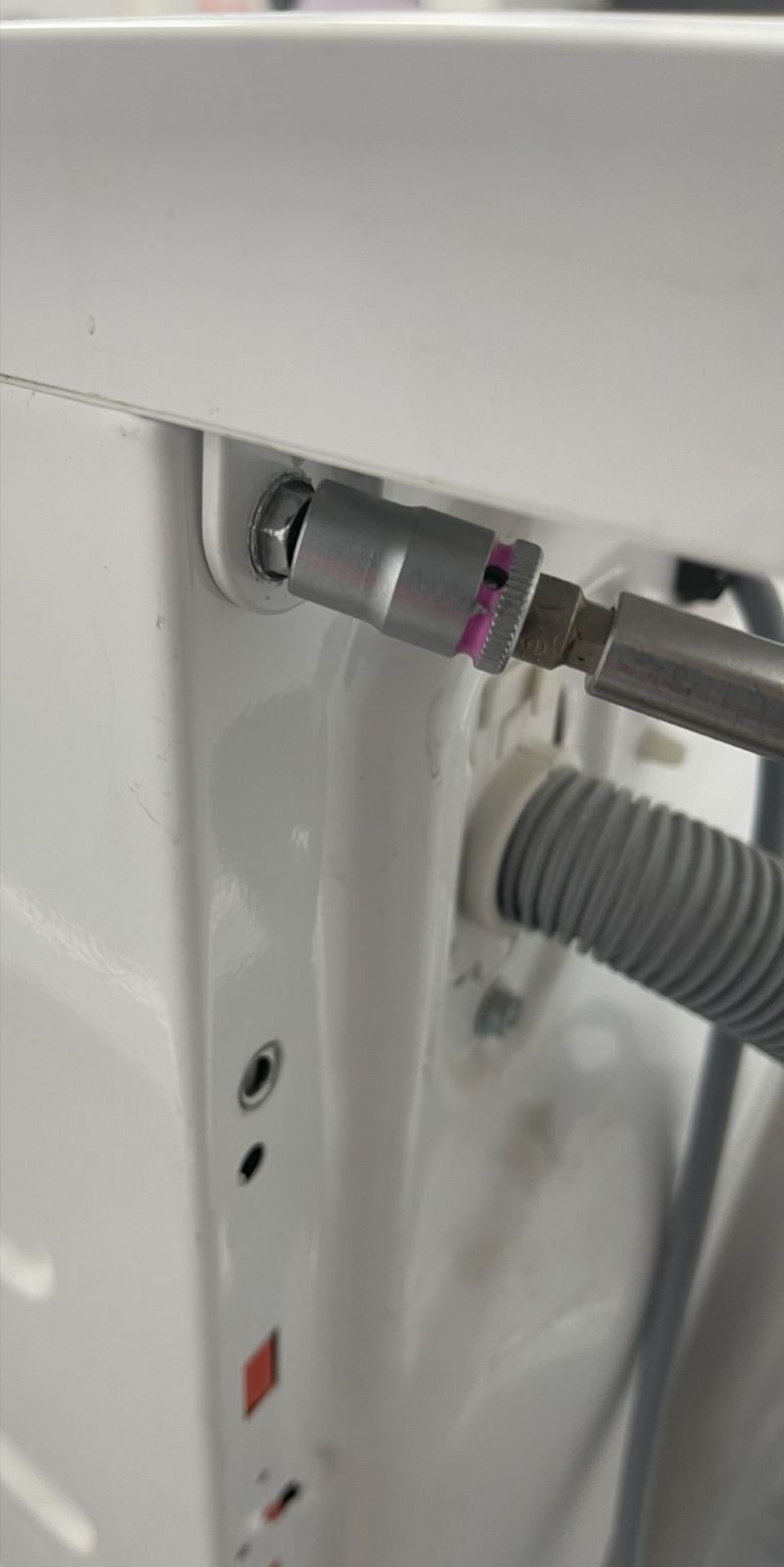

4. Odvijte dva 8-milimetrska vijaka na zadnji strani pokrova pralnega stroja in ga potisnite nazaj, da ga sprostite.

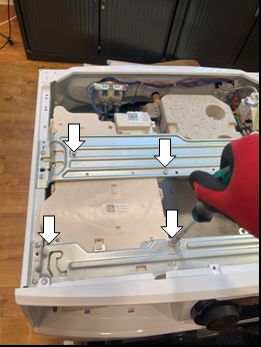

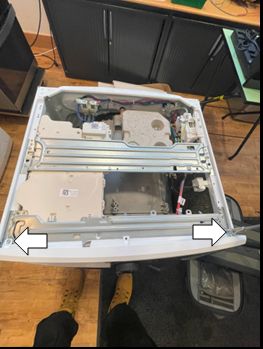

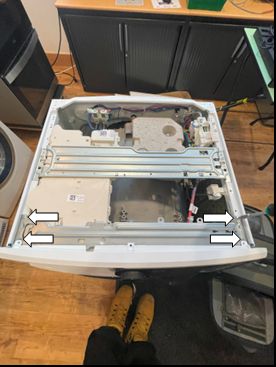

5. Odvijte štiri 8-milimetrske vijake na enoti za razdeljevanje vode in dva 7-milimetrska vijaka na vrhu kontrolne plošče.

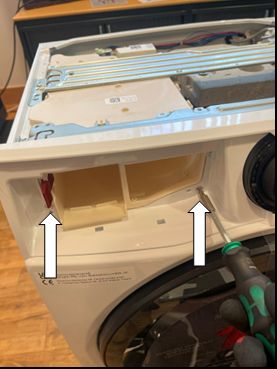

6. Odvijte dva PH2 vijaka na ohišju predala za detergent.

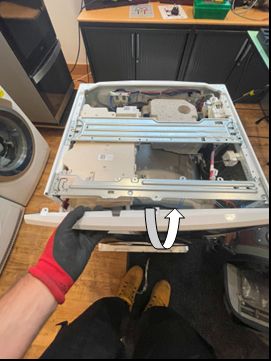

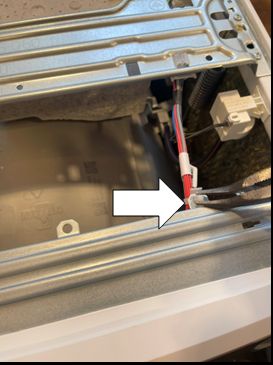

7. Previdno sprostite nosilec kabla. Povlecite nadzorno ploščo proti sebi, da sprostite nadzorno ploščo.

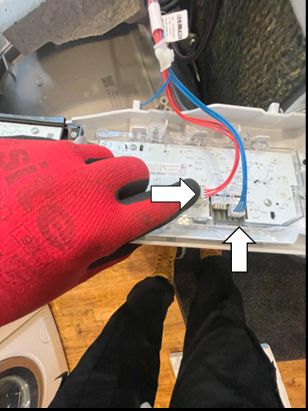

8. Previdno odklopite dva priključka za uporabniški vmesnik. Pazite, da ne poškodujete priključkov.

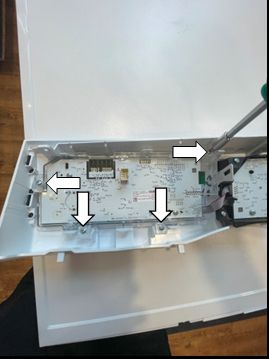

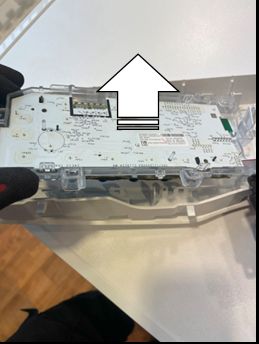

9. Odvijte štiri PH2 vijake, ki držijo uporabniški vmesnik na nadzorni plošči.

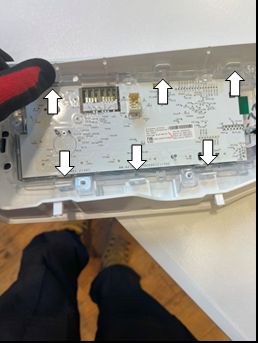

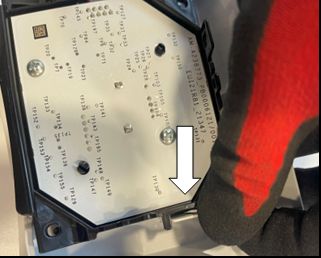

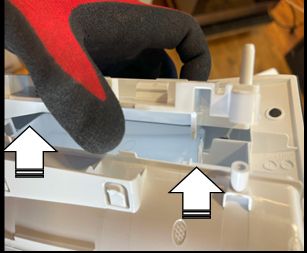

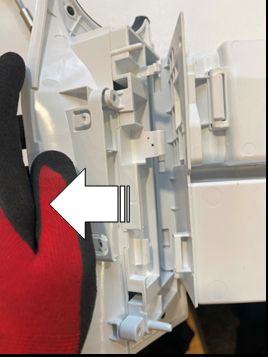

10. Odklenite sponke okoli uporabniškega vmesnika in izbirnega stikala, da sprostite uporabniški vmesnik s kontrolne plošče. (OPOMBA: Pri ponovni namestitvi se prepričajte, da so zatiči za uporabniški vmesnik pravilno nameščeni v njihove dodeljene dele in da niso poškodovani).

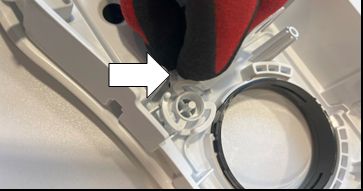

11. Previdno odstranite dva zatiča na obeh straneh nosilca gumba za upravljanje, da sprostite gumb.

12. Odstranite podporo za gumb in uporabniško vmesniško ploščo

13. Sprostite sponko na gumbu za vklop/izklop in ga dvignite, da ga odstranite.

14. Pri sestavljanju ponovite korake v obratnem vrstnem redu.
